16-битный, 8-канальный АЦП GX7606, совместимый с AD7606, для многоосевых систем позиционирования

В многоосевых системах позиционирования АЦП обычно используются для приема сигналов от датчиков или других аналоговых источников. Преобразуя аналоговые сигналы в цифровые, многоосевые системы позиционирования могут получать и обрабатывать эти сигналы более точно, что приводит к более точному позиционированию и управлению. В данной статье рекомендуется использовать для этой системы АЦП GXSC GX7606.

GX7606 - это 16-битный 8-канальный АЦП с синхронной выборкой, использующий один источник питания 5 В, способный обрабатывать биполярные входные сигналы ±10 В и ±5 В, в то же время все каналы могут иметь пропускную способность до 200 кС/с при выборке, входной аналоговый импеданс составляет 1 МОм; особенности применения микросхемы:

1, истинный биполярный аналоговый входной диапазон: ± 10В, ± 5В

2, производительность

 - Аналоговые входные каналы обеспечивают защиту от электростатического разряда 7 кВ

 - 87,5 дБ SNR, -102 дБTHD

 - ±1,0LSB INL, ±0,8LSB DNL

 - Низкое энергопотребление: 100 мВт

 - Режим ожидания: 25 мВт

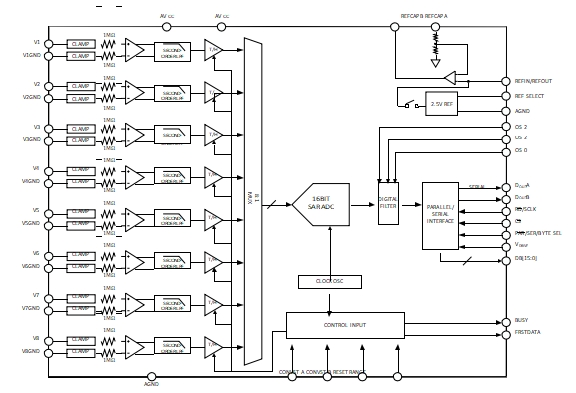

3、 Полностью интегрированное решение для сбора данных

 - Защита от зажима аналогового входа

 - Входной буфер с входным сопротивлением аналогового сигнала 1MΩ

 - Аналоговые фильтры второго порядка с антиалиасом Прецизионное опорное напряжение и буфер на кристалле

 - АЦП 16 бит, 200 КС/сек (все каналы)

 - Выборка обеспечивается цифровой фильтрацией
